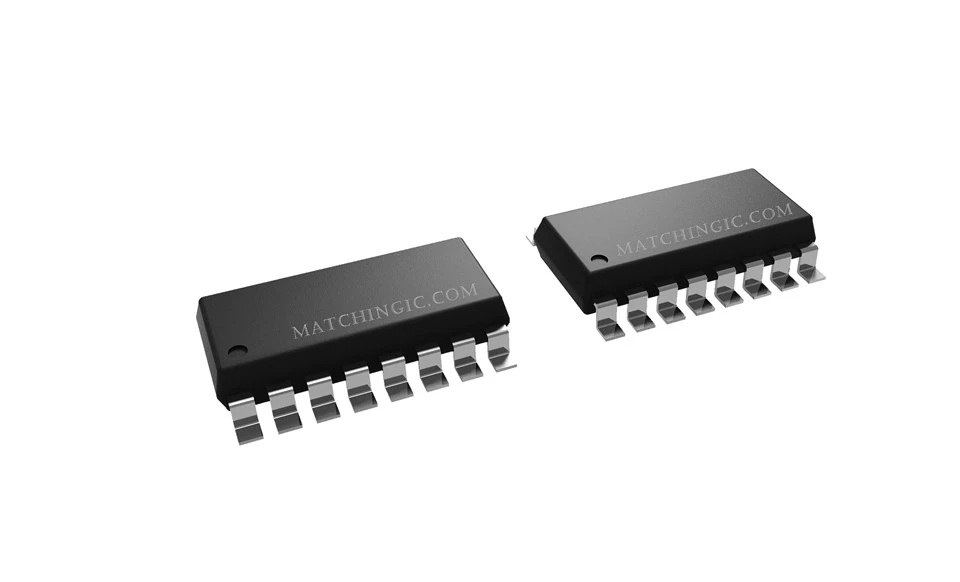

SI823H3CB-IS1R
คำอธิบาย
พารามิเตอร์ทางเทคนิค
The SI823H3CB-IS1R features up to 5 kVRMS isolation and a peak inter-driver differential voltage of 1500 VDC, providing superior protection and reliability. The gate driver is available in single or dual driver configurations, providing flexibility for different applications. It features 4.0 A peak output current, high electromagnetic immunity, fast 30 ns propagation delay, and excellent transient immunity (>125 กิโลโวลต์/ไมโครวินาที) ตัวเลือกเวลาตายและข้อบกพร่องที่ตั้งโปรแกรมได้ช่วยเพิ่มการควบคุมและการกรองสัญญาณรบกวน ตัวขับเกตทำงานในช่วงอุณหภูมิที่กว้าง (-40 ถึง +125 องศา ) และมาในแพ็คเกจที่สอดคล้องกับ RoHS การรับรอง AEC-Q100 และตัวเลือกเกรดยานยนต์ รวมถึงเอกสาร PPAP ที่สอดคล้องกับ AIAG และรายการ IMDS/CAMDS ยังเน้นย้ำถึงความเหมาะสมสำหรับสภาพแวดล้อมที่มีความเครียดสูง โดยรวมแล้ว SI823H3CB-IS1R เป็นตัวเลือกที่ยอดเยี่ยมสำหรับผู้ที่กำลังมองหาโซลูชันตัวขับเกตประสิทธิภาพสูงที่เชื่อถือได้สำหรับโครงการอิเล็กทรอนิกส์กำลัง
สินค้าที่เกี่ยวข้อง:
|
ห้างหุ้นส่วนจำกัด |
SI823H3CB-AS1 |
SI823H3CB-AS1R |
SI823H3CB-IS1 |
SI823H3CB-IS1R |
|
คำอธิบาย |
เครื่องบันทึกภาพ DGTL ISO GATE |
เครื่องบันทึกภาพ DGTL ISO GATE |
เครื่องบันทึกภาพ DGTL ISO GATE |
เครื่องบันทึกภาพ DGTL ISO GATE |
|
คลังสินค้า |
30000 |
30000 |
30000 |
30000 |
|
สถานะสินค้า |
คล่องแคล่ว |
คล่องแคล่ว |
คล่องแคล่ว |
คล่องแคล่ว |
|
เทคโนโลยี |
คัปปลิ้งคัปปลิ้ง |
คัปปลิ้งคัปปลิ้ง |
คัปปลิ้งคัปปลิ้ง |
คัปปลิ้งคัปปลิ้ง |
|
จำนวนช่อง |
2 |
2 |
2 |
2 |
|
การแยกแรงดันไฟฟ้า |
2500V |
2500V |
2500V |
2500V |
|
ภูมิคุ้มกันชั่วคราวโหมดทั่วไป (ขั้นต่ำ) |
125kV/เรา |
125kV/เรา |
125kV/เรา |
125kV/เรา |
|
ความล่าช้าในการขยายพันธุ์ tpLH / tpHL (สูงสุด) |
30น., 58น |
30น., 58น |
30น., 58น |
30น., 58น |
|
ปัจจุบัน - เอาท์พุตสูง, ต่ำ |
4A, 4A |
4A, 4A |
4A, 4A |
4A, 4A |
|
แรงดันไฟฟ้า - อุปทาน |
12V ~ 30V |
12V ~ 30V |
12V ~ 30V |
12V ~ 30V |
|
อุณหภูมิในการทำงาน |
-40-C ~ 125-C |
-40-C ~ 125-C |
-40-C ~ 125-C |
-40-C ~ 125-C |
|
แพ็คเกจ/กล่อง |
สบส.16 |
สบส.16 |
สบส.16 |
สบส.16 |
|
บรรจุุภัณฑ์ |
เทปและรีล (TR) |
เทปและรีล (TR) |
เทปและรีล (TR) |
เทปและรีล (TR) |
การใช้งานทางอุตสาหกรรม:
• ระบบส่งกำลัง
• ระบบควบคุมมอเตอร์
• แหล่งจ่ายไฟ DC-DC แบบแยก
• ระบบควบคุมแสงสว่าง
• อินเวอร์เตอร์พลังงานแสงอาทิตย์และอุตสาหกรรม
การใช้งานด้านยานยนต์:
• ที่ชาร์จในตัว
• ระบบการจัดการแบตเตอรี่
• สถานีชาร์จ
• อินเวอร์เตอร์ฉุดลาก
• รถยนต์ไฟฟ้าไฮบริด
• แบตเตอรี่รถยนต์ไฟฟ้า
คำอธิบายทั่วไป:
Si823Hx รวมตัวขับเกตแบบแยกสองตัวไว้ในแพ็คเกจเดียวสำหรับการใช้งานพลังงานสูง Si823Hx มีอุปกรณ์ที่มีอินพุตควบคุมเดี่ยวหรือคู่พร้อมเอาต์พุตอิสระหรือด้านสูง/ด้านต่ำ ไดรเวอร์เหล่านี้สามารถทำงานได้กับอินพุต VDD 3.0 – 5.5 V และแรงดันไฟฟ้าของแหล่งจ่ายไฟสูงสุดของไดรฟ์ 30 V
Si823Hx เหมาะอย่างยิ่งสำหรับการขับเคลื่อน MOSFET กำลังและ IGBT ที่ใช้ในแอปพลิเคชันควบคุมมอเตอร์และกำลังสวิตช์ที่หลากหลาย ไดรเวอร์เหล่านี้ใช้เทคโนโลยีการแยกซิลิคอนที่เป็นกรรมสิทธิ์ของ Skyworks ซึ่งรองรับสูงสุด 5 kVRMS สำหรับแรงดันไฟฟ้าแยก 1 นาที เทคโนโลยีนี้ช่วยให้ CMTI สูง (125 kV/µs) ลดความล่าช้าในการแพร่กระจายและความเบ้ การเปลี่ยนแปลงเล็กน้อยตามอุณหภูมิและอายุ และการจับคู่ระหว่างชิ้นส่วนต่ำ
สถาปัตยกรรมที่เป็นเอกลักษณ์ของระยะเอาท์พุตมีอุปกรณ์บูสเตอร์ที่ให้ความสามารถในการดึงที่สูงขึ้นที่บริเวณที่ราบสูง Miller ของสวิตช์กำลังโหลดเพื่อรองรับเวลาเปิดเครื่องที่เร็วขึ้น ไดรเวอร์ตระกูลนี้ยังนำเสนอคุณสมบัติพิเศษบางอย่าง เช่น การป้องกันอุณหภูมิเกิน การตรวจจับข้อผิดพลาดการล็อคแรงดันไฟฟ้าตก (UVLO) เอาท์พุต ความสามารถในการตั้งโปรแกรมเวลาตาย และไดรเวอร์ที่ปลอดภัยเมื่อเกิดข้อผิดพลาด โดยมีค่าเริ่มต้นต่ำในกรณีที่สูญเสียพลังงานด้านอินพุต ตระกูล Si823Hx มีอายุการใช้งานที่ยาวนานขึ้นและมีความน่าเชื่อถือสูงกว่าอย่างมากเมื่อเทียบกับตัวขับเกตแบบออปโตคัปเปิ้ล
เกรดยานยนต์สามารถใช้ได้ ผลิตภัณฑ์เหล่านี้สร้างขึ้นโดยใช้กระแสเฉพาะของยานยนต์ในทุกขั้นตอนในกระบวนการผลิต เพื่อให้มั่นใจถึงความทนทานและข้อบกพร่องต่ำที่จำเป็นสำหรับการใช้งานในยานยนต์
